Module de Programmation Android (LP PRISM AirFrance)
TD2 - Interface et interaction avec l'utilisateur
Les objectifs de ce TD sont :
- la création d'une interface simple ;
- l'interaction avec l'utilisateur via des boutons et des zones de
texte
Pour cela, nous allons réaliser pas à pas une application permettant à
l'utilisateur d'entrer deux entiers, et renvoyant leur somme lorsque
l'utilisateur appuie sur un bouton. Cette application sera ensuite
complétée pour gérer d'autres opérations, puis en une calculatrice
basique.
Mise en place
Créer une nouvelle application (nommée par exemple "TD2") comprenant une
activité vide.
Interface
Consulter le fichier
d'interface res/layout/activity_td2.xml
, dans l'onglet
"Text" d'Android Studio.
L'interface est décrite par un ensemble de boîtes ("layouts") contenues
les unes dans les autres, décrites par un certain nombre d'attributs.
Aux feuilles de ces boîtes, on trouve les objets comme des zones de
texte, des images, ou encore des boutons.
Ici, on a une seule boîte principale de
type RelativeLayout
,
signifiant que les autres éléments qu'elle contient (sous-boîtes ou
objets) sont positionnés de manière relative les uns aux autres. Ses
attributs principaux sont :
android:layout_width
et android:layout_height
, pour désigner respectivement la
largeur et la hauteur de cette boîte : ils ont pour
valeur match_parent
, indiquant que
le RelativeLayout
occupe tout l'espace de la boîte dont
elle dépend (en l'occurrence, tout l'espace de l'écran) ;
android:paddingLeft
, ... etc, pour laisser une marge
autour des éléments contenus dans la boîte.
Cette boîte contient un unique élément, à savoir un objet qui est une
zone de texte non modifiable, de
type TextView
.
Il a lui-même plusieurs attributs:
android:layout_width
et android:layout_height
également : cette fois, leur
valeur est wrap_content
, signifiant que la zone de texte
prendra la taille requise en fonction du texte qu'elle contient ;
android:text
, indiquant la valeur initiale du
texte ; comme vu au TD précédent, cette valeur est contenue dans la
chaîne de caractères @string/hello_world
.

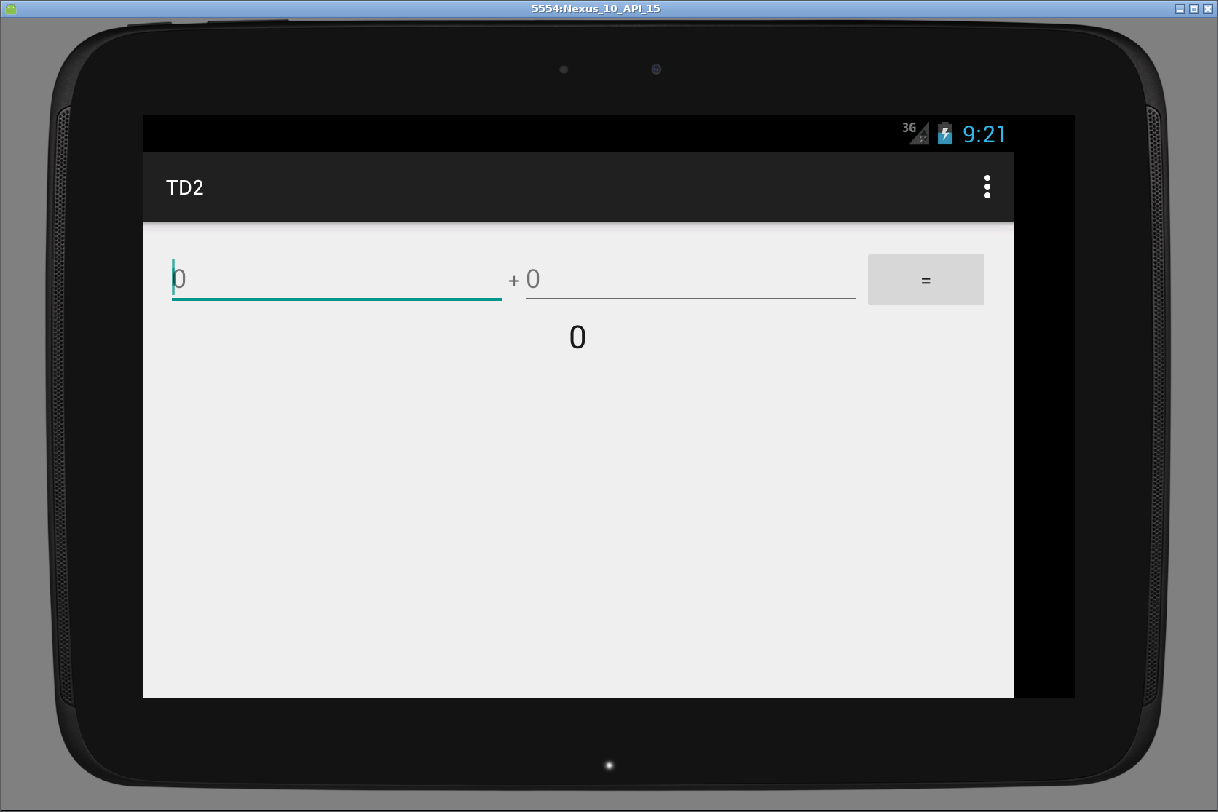

Maintenant que nous avons vu le principe de fonctionnement général du
fichier d'interface, nous allons remplacer cette dernière par
l'interface qui nous intéresse dans le cadre de notre
application :

Cette interface contient une boîte principale dont les éléments dont
disposés verticalement les uns par rapport aux autres. Elle contient
deux éléments, qui sont donc l'un au-dessus de l'autre :
- une sous-boîte, dont les éléments sont disposés horizontalement
les uns par rapport aux autres, contenant successivement une zone de
texte modifiable, une non modifiable, une modifiable, et un
bouton ;
- une zone de texte non modifiable.
- Supprimer l'objet
TextView
actuel. Modifier la boîte
principale RelativeLayout
en une
boîte LinearLayout
,
en changeant les balises de début et de fin. Ajouter à cette boîte un
attribut android:orientation
avec pour
valeur vertical
afin de préciser la disposition des
éléments de cette boîte.
- Passer dans l'onglet "Design". Par glisser-déposer, ajouter à
cette boîte successivement un
LinearLayout (Horizontal) et
un Plain TextView
, en centrant ce dernier
horizontalement.
Si le rendu ne fonctionne pas (notamment, sur les
machines de l'IUT), ajouter directement ces éléments dans le fichier
XML, comme feuilles du LinearLayout
:
<LinearLayout
android:orientation="horizontal"
android:layout_width="match_parent"
android:layout_height="wrap_content">
</LinearLayout>
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/new_text"
android:id="@+id/textView"
android:layout_gravity="center_horizontal"/>
- Retourner dans l'onglet "Text", et vérifier que les deux éléments
qu'on vient d'ajouter sont bien des feuilles de
notre
LinearLayout
vertical. La boîte horizontale doit
avoir comment largeur match_parent
et comme
hauteur wrap_content
, tandis que la zone de texte a la
valeur wrap_content
pour les deux dimensions. En plus du
texte initial, elle contient deux nouveaux attributs:
android:layout_gravity
, indiquant qu'on a centré
la boîte horizontalement ;
android:id
: cela donne un identifiant à cette
zone de texte, qui permettra d'y faire référence aussi bien dans
ce code d'interface que dans le code Java. Sa valeur par défaut
est @+id/textView
: le +
indique qu'il
s'agit de la première définition de l'identifiant (on ne le mettra
pas lors des références à cet identifiant),
et textView
est sont nom acutel. Le modifier en un
nom plus parlant, comme par exemple result
. Changer
également le texte initial en "0".
- Procéder de la même façon pour ajouter à la boîte horizontale
quatre éléments: une zone de texte éditable (
Text Fields
)
de type Number (Signed)
, une zone de texte non éditable,
une nouvelle zone éditable, et un bouton (Button
). On
peut également glisser-déposer vers la fenêtre "Component Tree" pour
placer les éléments dans la boîte voulue. Contrôler dans le XML que
les éléments ont été ajoutés au bon endroit, et les déplacer
éventuellement.
Si le rendu ne fonctionne pas, on pourra
s'inspirer des déclarations suivantes :
<EditText
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:inputType="numberSigned"
android:ems="10"
android:id="@+id/idEditText"
android:hint="@string/stringEditText"/>
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/stringTextView"/>
<Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/stringButton"
android:id="@+id/idButton"/>
- Leur donner des identifiants parlant, et choisir "+" comme chaîne
de caractères par défaut de la zone de texte non modifiable, ainsi que
"=" comme chaîne de caractères sur le bouton. Ajouter aux deux zones
de texte éditables un attribut de type
android:hint
contenant la chaîne "0", pour indiquer la valeur par défaut.
- Utiliser
wrap_content
pour toutes les dimensions.
Qu'observe-t-on ? Pour que l'ensemble de cette boîte occupe toute la
largeur de l'écran, en ajustant la largeur des zones de textes
éditables comme sur l'image, on peut donner à ces dernières un poids
plus important grâce à l'attribut android:layout_weight
auquel on donne une valeur de 1
. Dans ce cas, la valeur
de la largeur n'a plus d'importance, et on peut par conséquent la
porter à 0dp
. Tester avec différents poids pour les
différents éléments et regarder l'effet.
Tester l'interface sur la tablette ou l'émulateur.
Interaction avec l'utilisateur
Nous avons notre interface, mais il reste à faire en sorte que la somme
des entiers que l'utilisateur aura entrés s'affiche lorsqu'il appuie sur
le bouton.
Tout d'abord, nous allons, au niveau du code Java, initialiser des
attributs contenant les éléments graphiques qui vous intervenir dans
cette action: les deux zones de texte éditables, car il faudra lire la
valeur entrée par l'utilisateur ; et la zone de texte pour l'affichage
du résultat. Déclarons tout d'abord ces attributs dans la classe de
l'activité principale :
private EditText addLHS;
private EditText addRHS;
private TextView result;
Ces attributs sont initialisés au moment de la création de l'activité,
après avoir démarré l'interface graphique : à la fin de la
méthode onCreate
. On récupère les divers éléments
graphiques en appelant la
méthode findViewById
de la classe Activity
sur les identifiants choisis dans le
fichier XML, par exemple:
addLHS = (EditText) findViewById(R.id.addLHS);
addRHS = (EditText) findViewById(R.id.addRHS);
result = (TextView) findViewById(R.id.result);
- Consulter la documentation des
classes
TextView
et EditText
.
Comment modifier la valeur du texte d'un objet de la
classe TextView
? Comment lire la valeur entrée par
l'utilisateur d'un objet de la classe EditText
? Bien
regarder les signatures des méthodes trouvées.
- Écrire une méthode
public void computeAdd(View v)
lisant les entiers contenus dans addLHS
et addRHS
, les additionnant, et écrivant le résultat
dans result
.
Rappel : la
méthode int
Integer.parseInt(String s)
permet de transformer une chaîne
de caractères en entier, si possible.
Par ailleurs, on pourra utiliser les méthodes toString
des classes Editable
et Integer
pour
obtenir les chaînes de caractères correspondantes.
- Consulter la documentation de
l'attribut
android:onClick
de la classe View
, dont Button
hérite.
L'utiliser pour lier la méthode computeAdd
à l'action
de l'utilisateur sur le bouton.
Tester l'interface sur la tablette ou l'émulateur. Vérifier que
l'application ne ferme pas dans les cas particuliers, par exemple
lorsque l'utilisateur n'entre rien.
À vous de jouer
- Imaginer une interface permettant de retourner quatre résultats
(au lieu d'un seul), un pour chacun des quatre opérations, lorsque
l'utilisateur appuie sur le bouton. Implanter l'interface, puis gérer
l'interaction avec l'utilisateur.
Remarque : Pour la division, il
s'agit de la division entière. On pourra choisir différentes manières
de gérer une division par zéro, du moment que l'application ne ferme
pas.
- On veut maintenant permettre à l'utilisateur d'enchaîner les
additions, à la manière d'une calculatrice qui n'aurait que cette
opération. Imaginer une interface avec un seul champ de texte (servant
à la fois d'entrée et d'affichage) mais deux boutons : toujours le
bouton "=", et un bouton pour l'addition. Implanter l'interface, puis
gérer l'interaction avec l'utilisateur.
- Ajouter un bouton pour réinitialiser l'affichage et le
calcul.
- On va maintenant avoir une interface plus proche d'une
calculatrice. Ajouter 10 boutons, un par chiffre. Rendre la zone de
texte non éditable ; cependant, elle doit maintenant visualiser ce que
l'utilisateur tape au fur et à mesure. Implanter l'interface, puis
gérer l'interaction avec l'utilisateur. On pourra utiliser les classes
TableLayout
et TableRow,
ou encore la
classe GridLayout.
- Regarder la documentation de la
classe RelativeLayout
et l'utiliser pour les diverses interfaces.
- * Ajouter un bouton de soustraction, puis un bouton pour pouvoir
entrer des nombres négatifs.
- * Ajouter un bouton de multiplication. Attention à l'ordre des
opérations !
- ** Ajouter des parenthèses.
